전기노트CASE 08 · 현장 상황
옆 사무실은 정상이었지만 회의실만 조명과 콘센트가 모두 꺼졌습니다
업무 중 회의실 조명이 갑자기 꺼지고 벽면 콘센트에 연결된 모니터도 함께 정지했습니다. 복도와 옆 사무실의 조명·콘센트는 정상이라 건물 전체 정전은 아니었습니다. 회의실 안에서는 이동식 난방기와 모니터를 동시에 사용하고 있었지만, 분전반에서 눈에 띄게 내려간 차단기는 보이지 않았습니다. 사용자는 차단기를 반복 조작하거나 콘센트를 분해하지 않고 회의실 기기의 플러그를 뽑은 뒤, 정전된 위치와 시각·당시 사용 기기·냄새와 소리 여부를 기록해 전문 점검을 요청했습니다.
CAUSE ANALYSIS · 원인 후보
차단기 동작뿐 아니라 공통 접속부와 중성선 상태도 살펴야 합니다
한쪽 방만 정전되는 원인은 해당 분기 차단기의 동작, 과부하, 연결 기기의 단락이나 누전, 분기 배선의 단선과 접속 불량일 수 있습니다. 조명과 여러 콘센트가 동시에 꺼졌다면 이들이 공통으로 지나는 상전선 또는 중성선 접속부도 원인 후보입니다. 차단기 손잡이가 중간 위치에서 동작했는데 겉으로 정상처럼 보이는 경우도 있고, 접속이 느슨해져 전원이 끊겨도 차단기가 내려가지 않을 수 있습니다. 타는 냄새·열감·변색·지지직 소리가 있었다면 재사용하지 말고 과열 흔적을 포함해 점검해야 합니다.
INSPECTION · 점검 순서
정전 범위를 지도처럼 표시한 뒤 전원 쪽에서 부하 쪽으로 좁혀갑니다

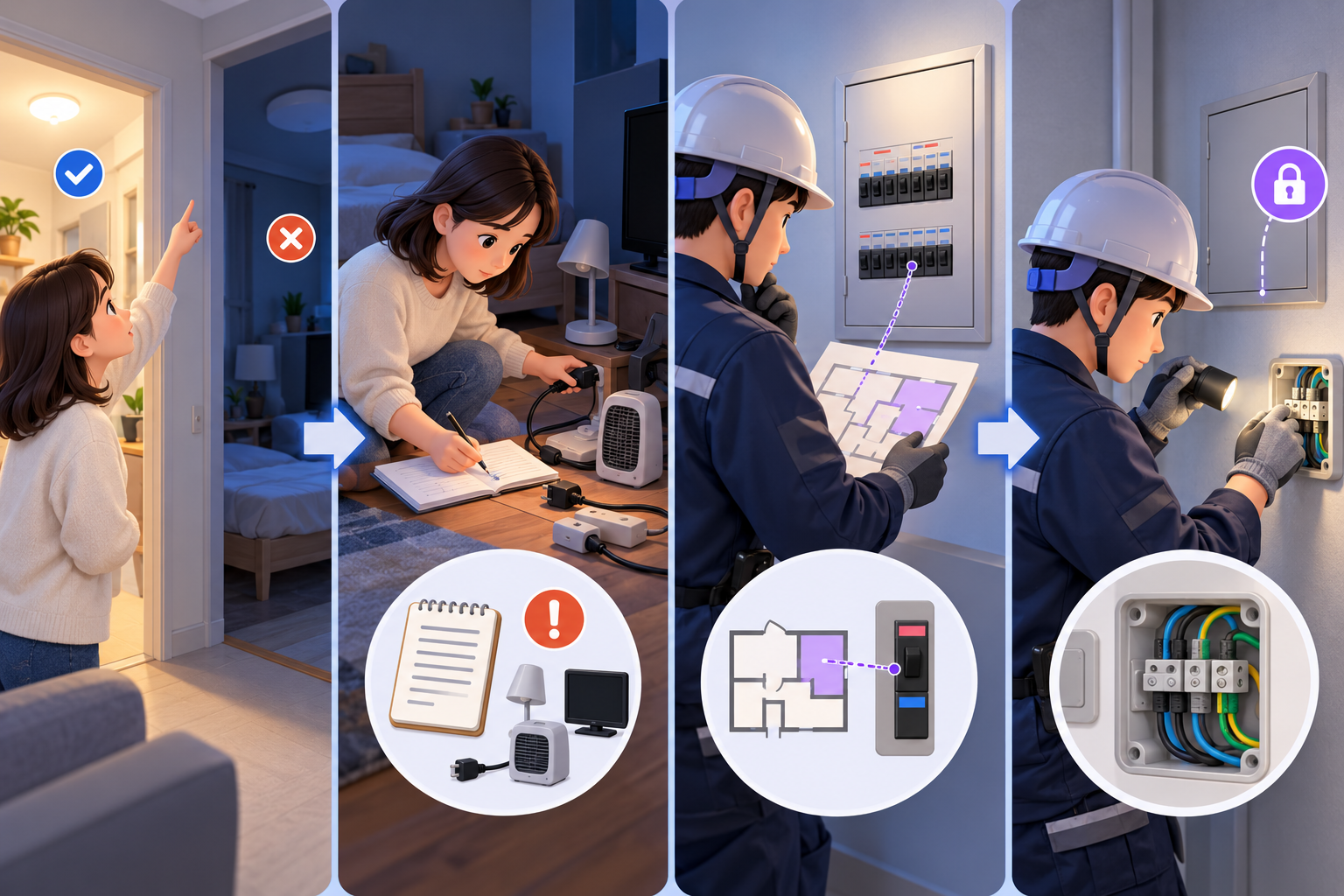

담당자는 먼저 같은 층과 인접 공간의 조명·콘센트 상태를 비교해 정전 범위를 표시했습니다. 회로표와 실제 정전 구역이 일치하는지 확인하고, 트립 표시와 차단기 손잡이 위치, 연결 부하와 최근 증설 이력을 검토했습니다. 허용된 절차에 따라 전원 측과 부하 측 전압을 비교해 문제가 차단기 앞인지 뒤인지 범위를 좁혔습니다. 이후 정전 범위를 협의하고 전원을 차단한 뒤 검전·잠금·표시 절차를 거쳐 분기 차단기 출력 단자, 천장 접속함, 스위치와 첫 번째 콘센트의 접속 상태를 순서대로 확인했습니다. 일반 사용자가 충전 여부를 모른 채 콘센트나 접속함을 여는 것은 위험합니다.
SOLUTION · 조치 결과
변색된 도체 끝과 접속 단자를 정비하고 회로 전체를 다시 확인했습니다
점검 결과 회의실로 이어지는 천장 접속함에서 상전선 한 가닥의 체결이 느슨했고, 단자와 도체 끝에 열로 인한 변색이 있었습니다. 손상된 구간을 확인한 뒤 건전한 도체와 적합한 접속 자재로 정비하고, 같은 접속함의 중성선과 접지선·인접 단자도 함께 확인했습니다. 차단기 정격과 전선 규격, 난방기 사용에 따른 실제 부하도 재검토했습니다. 복전 후에는 조명과 콘센트를 구분해 단계적으로 부하를 투입하고 전압, 부하전류, 접속부 온도와 차단기 동작 여부를 확인했습니다.
PREVENTION · 재발 방지
부분 정전 기록에는 꺼진 설비와 정상인 설비를 함께 남깁니다
정전된 방만 기록하면 문제 범위를 넓게 잡기 쉽습니다. 같은 시각에 정상 작동한 인접 공간, 꺼진 조명과 콘센트 위치, 당시 연결 기기, 차단기 상태, 냄새·소리·열감 여부를 함께 남기면 원인 구간을 빠르게 좁힐 수 있습니다. 이동식 난방기처럼 소비전력이 큰 기기는 회로의 다른 부하와 전선·차단기 용량을 확인해야 합니다. 같은 방에서 깜빡임이나 순간 정전이 반복되면 완전히 끊어지기 전의 접속 불량 신호일 수 있으므로 전문 점검을 요청해야 합니다.
