전기노트CASE 06 · 현장 상황
서로 다른 공간에서 밝아짐과 어두워짐이 동시에 나타났습니다

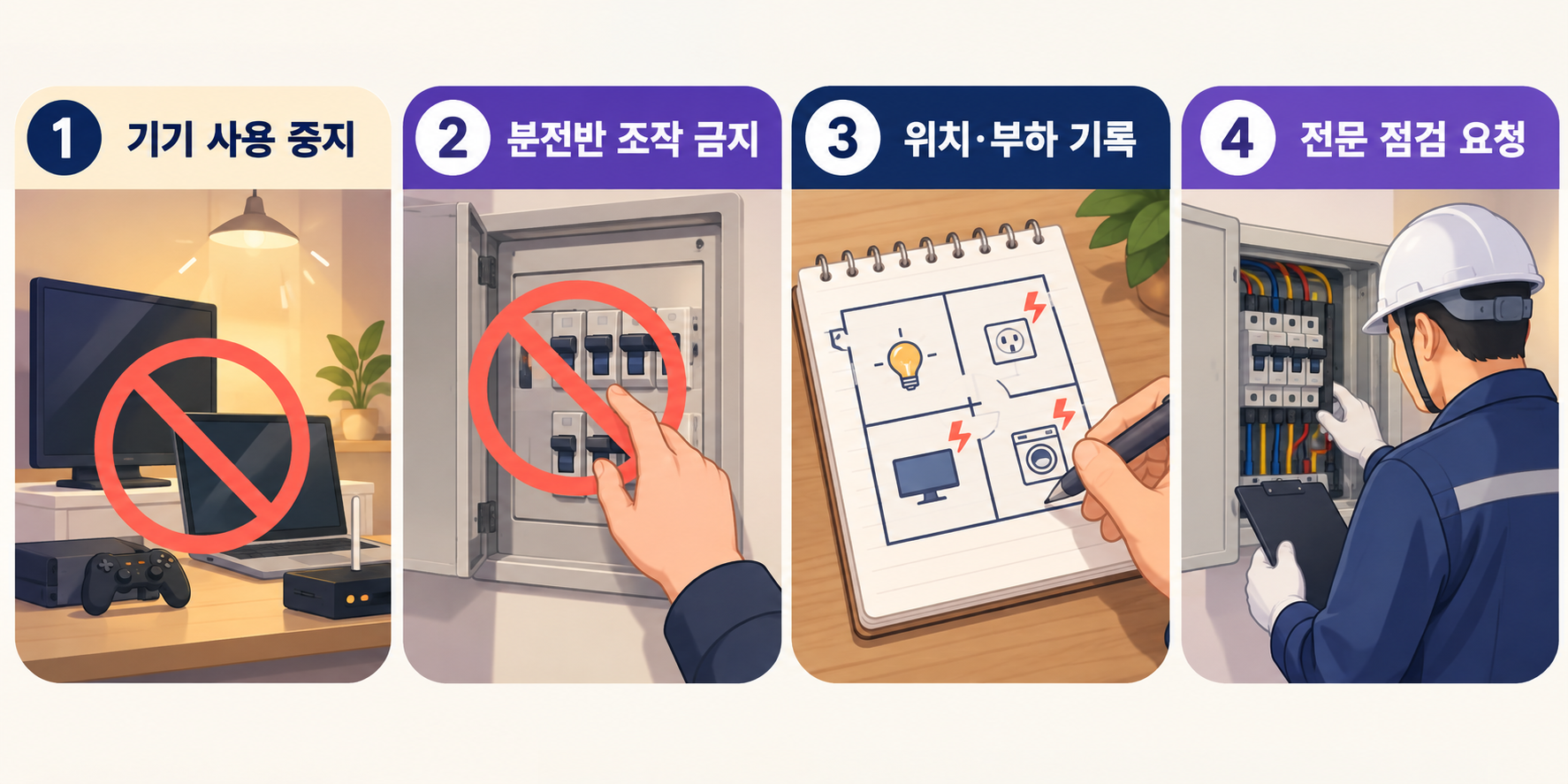

사무실에서 프린터가 작동한 직후 회의실 조명은 평소보다 밝아지고 탕비실 조명은 눈에 띄게 어두워졌습니다. 잠시 뒤 밝기가 다시 바뀌었고 여러 콘센트에 연결된 기기도 불안정하게 동작했습니다. 한 개의 램프나 조명기구만 깜빡이는 상황과 달리 서로 다른 회로에서 증상이 동시에 나타났기 때문에 관리자는 램프 교체로 끝내지 않았습니다. 컴퓨터와 프린터 등 민감한 기기의 사용을 중지하고, 분전반을 임의로 열거나 차단기를 반복 조작하지 않은 채 증상이 나타난 위치와 당시 사용 부하를 기록해 전문 점검을 요청했습니다.
CAUSE ANALYSIS · 원인 후보
한 개의 전등 문제인지 여러 회로의 전압 문제인지 구분합니다
한 조명만 깜빡인다면 램프, 안정기·드라이버, 스위치와 해당 분기회로의 접속 상태가 원인일 수 있습니다. 그러나 서로 다른 상에 연결된 여러 회로가 동시에 밝아지거나 어두워지고, 큰 부하의 운전과 증상이 연동된다면 상전선 또는 중성선 접속 불량, 부하 불평형과 공급 전압 이상을 함께 확인해야 합니다. 3상 4선식 계통에서 공용 중성선의 접속이 불안정하면 각 상과 중성선 사이의 전압이 고르게 유지되지 않아 일부 기기에 과전압 또는 저전압이 걸릴 수 있습니다. 이때 차단기가 동작하지 않을 수도 있으므로 정상 사용을 계속해서는 안 됩니다.
INSPECTION · 점검 순서
부하 변화와 상별 대중성선 전압을 비교해 범위를 좁힙니다
담당자는 먼저 어느 공간과 기기에서 증상이 나타났는지, 특정 프린터·전열기·모터의 기동과 연동되는지 확인했습니다. 분전반 회로표를 기준으로 각 부하가 연결된 상을 파악하고 허용된 안전 절차와 측정 장비를 사용해 상별 대중성선 전압, 선간전압, 부하전류와 중성선 전류를 비교했습니다. 특정 부하가 투입될 때 상별 전압 편차가 커지는 현상을 확인한 뒤 정전 범위를 협의했습니다. 전원을 차단하고 검전·잠금·표시 절차를 거쳐 중성선 바, 인입·간선 접속부, 압착단자와 도체의 변색·풀림·과열 흔적을 확인했습니다. 중성선도 충전 상태가 될 수 있는 도체이므로 일반 사용자가 직접 만지거나 조임 작업을 해서는 안 됩니다.
SOLUTION · 조치 결과
변색된 도체 끝과 단자를 정비하고 상별 전압을 다시 확인했습니다

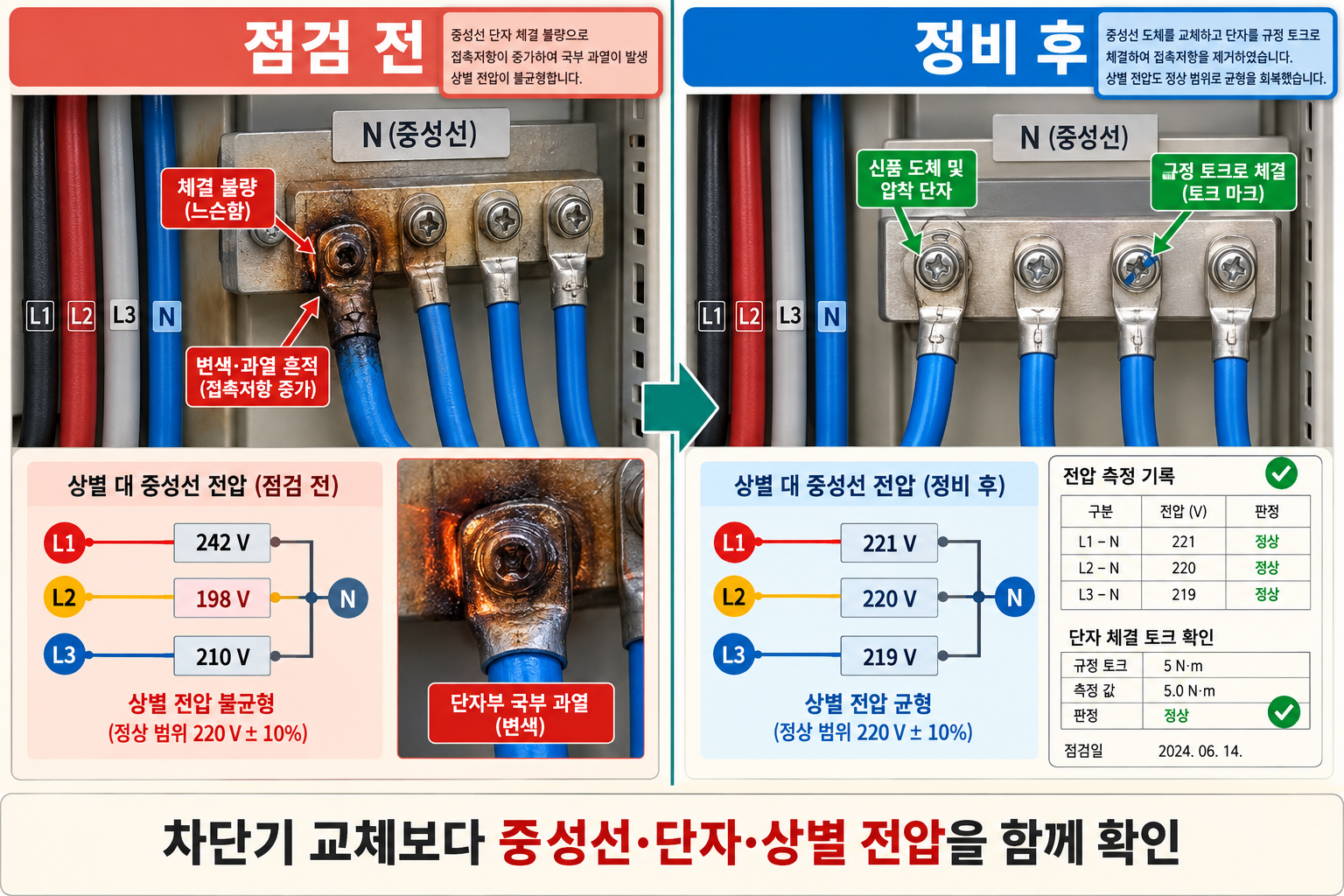

점검 결과 중성선 바의 한 접속부가 느슨했고 압착단자와 도체 끝에 국부 과열로 인한 변색이 확인됐습니다. 손상 범위를 확인한 뒤 건전한 도체 구간과 적합한 압착단자로 정비하고, 제조사 기준과 승인된 작업 절차에 따라 접속 상태를 확인했습니다. 인접 단자, 상전선, 차단기와 중성선 굵기 및 부하 불평형도 함께 검토했습니다. 정비 후에는 부하를 단계적으로 투입하면서 상별 대중성선 전압, 선간전압, 전류와 온도 변화를 다시 측정했고 조명 밝기와 기기 동작이 안정적으로 유지되는지 확인했습니다.
PREVENTION · 재발 방지
전압 이상은 조명 증상과 부하 기록을 함께 남깁니다
정비 전·후 상별 전압과 부하전류, 중성선 전류, 열화상 또는 변색 사진, 조치한 단자 위치를 기록했습니다. 이후 점검표에는 조명 밝기 변화, 전자기기 재부팅, 타는 냄새와 비정상 소리, 특정 부하와의 연동 여부를 추가했습니다. 대한전기협회 전기설비기술기준 안내에서도 중성선은 충전 상태가 될 수 있어 기본 보호가 필요한 도체로 설명됩니다. 여러 회로에서 전압 이상이 반복되면 기기 사용을 중지하고, 중성선과 공급 계통을 포함한 전문 점검을 요청해야 합니다.
