전기노트CASE 04 · 현장 상황
차단기는 떨어지지 않았지만 타는 냄새가 반복됐습니다
영업 중인 소규모 상가에서 분전반 주변에 플라스틱이 타는 듯한 냄새가 난다는 신고가 들어왔습니다. 조명이나 콘센트는 정상적으로 작동했고 차단기도 동작하지 않아 처음에는 전기 문제인지 확신하기 어려웠습니다. 그러나 냄새가 특정 시간대에 반복되고 분전반 외함 한쪽이 주변보다 따뜻하게 느껴졌습니다. 관리자는 차단기가 떨어지지 않았다는 이유로 계속 사용하지 않고, 해당 구역의 고부하 기기 사용을 멈춘 뒤 분전반 접근을 제한하고 전문 점검을 요청했습니다.
CAUSE ANALYSIS · 원인 후보
느슨한 접속부에서는 정상 부하에서도 열이 생길 수 있습니다
전선과 단자가 충분히 밀착되지 않으면 접촉저항이 커지고, 같은 전류가 흘러도 접속부에서 열이 집중될 수 있습니다. 반복되는 온도 변화와 진동, 부적절한 압착, 도체 손상, 정격에 맞지 않는 단자 사용도 원인 후보입니다. 과부하, 상 불평형, 노후 차단기, 오염과 수분도 함께 검토해야 합니다. 차단기는 회로의 모든 국부 과열을 즉시 감지하는 장치가 아니므로 ‘트립이 없었다’는 사실만으로 안전하다고 판단할 수 없습니다.
INSPECTION · 점검 순서

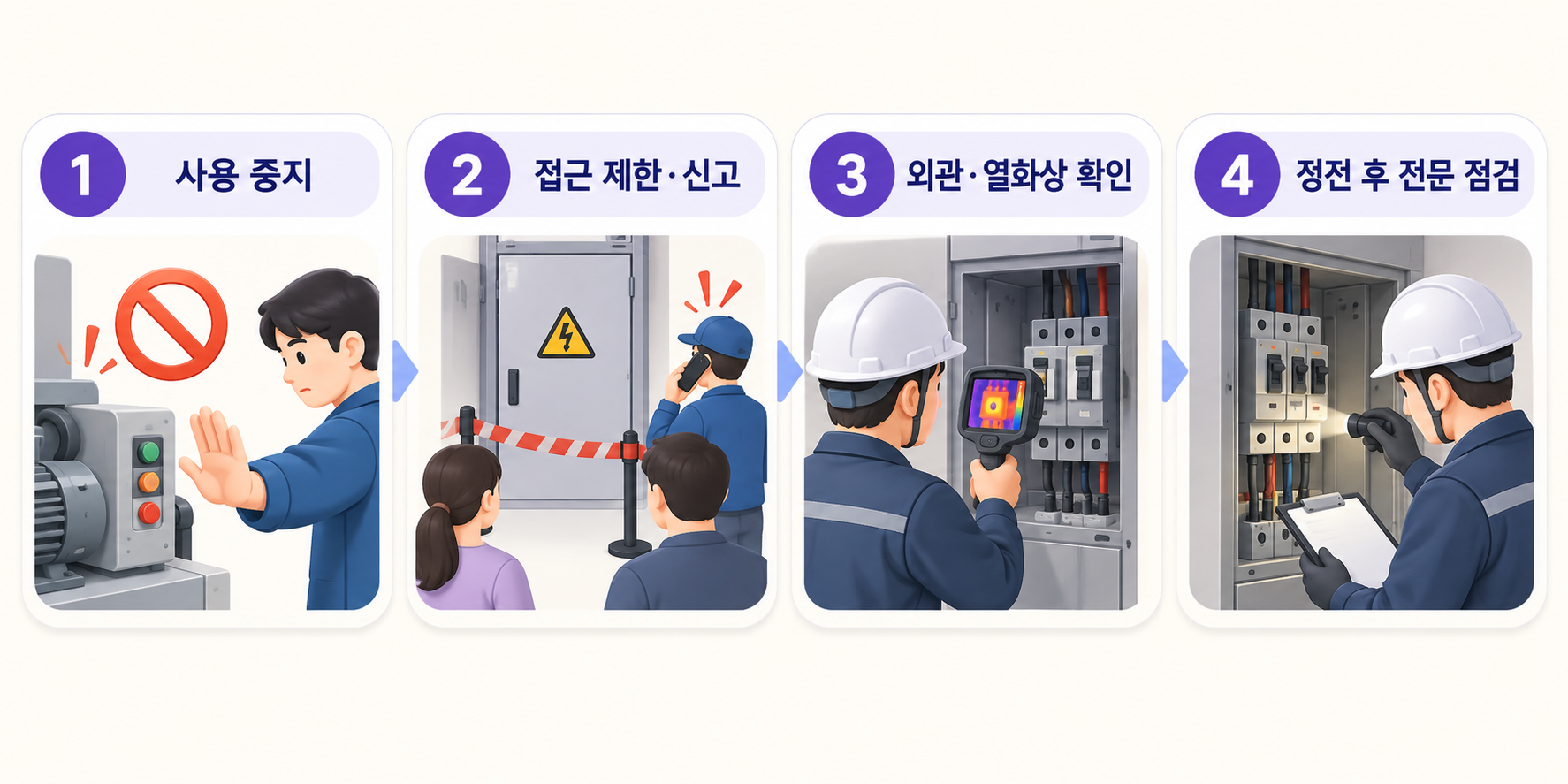

먼저 외부 상태를 확인하고 정전·검전 후 내부를 점검합니다
담당자는 분전반을 바로 개방하기 전에 냄새 발생 시간, 당시 운전 중이던 기기, 차단기 동작 여부와 과거 정비 이력을 확인했습니다. 안전거리를 유지한 상태에서 외함의 변색·소음·연기와 국부 온도 차이를 살폈고, 열화상 측정에서는 한 상의 단자 부근에 주변보다 높은 온도가 확인됐습니다. 이후 정전 범위와 작업 영향을 협의하고 전원을 차단한 뒤 검전과 잠금·표시 절차를 거쳐 단자 체결 상태, 압착 단자, 도체 변색, 피복 경화, 차단기 접속부와 부하전류를 점검했습니다. 개방·측정·재체결 작업은 자격과 보호구를 갖춘 담당자가 제조사 기준과 현장 절차에 따라 수행해야 합니다.
SOLUTION · 조치 결과
손상 범위를 확인한 뒤 접속부와 전선을 함께 정비했습니다

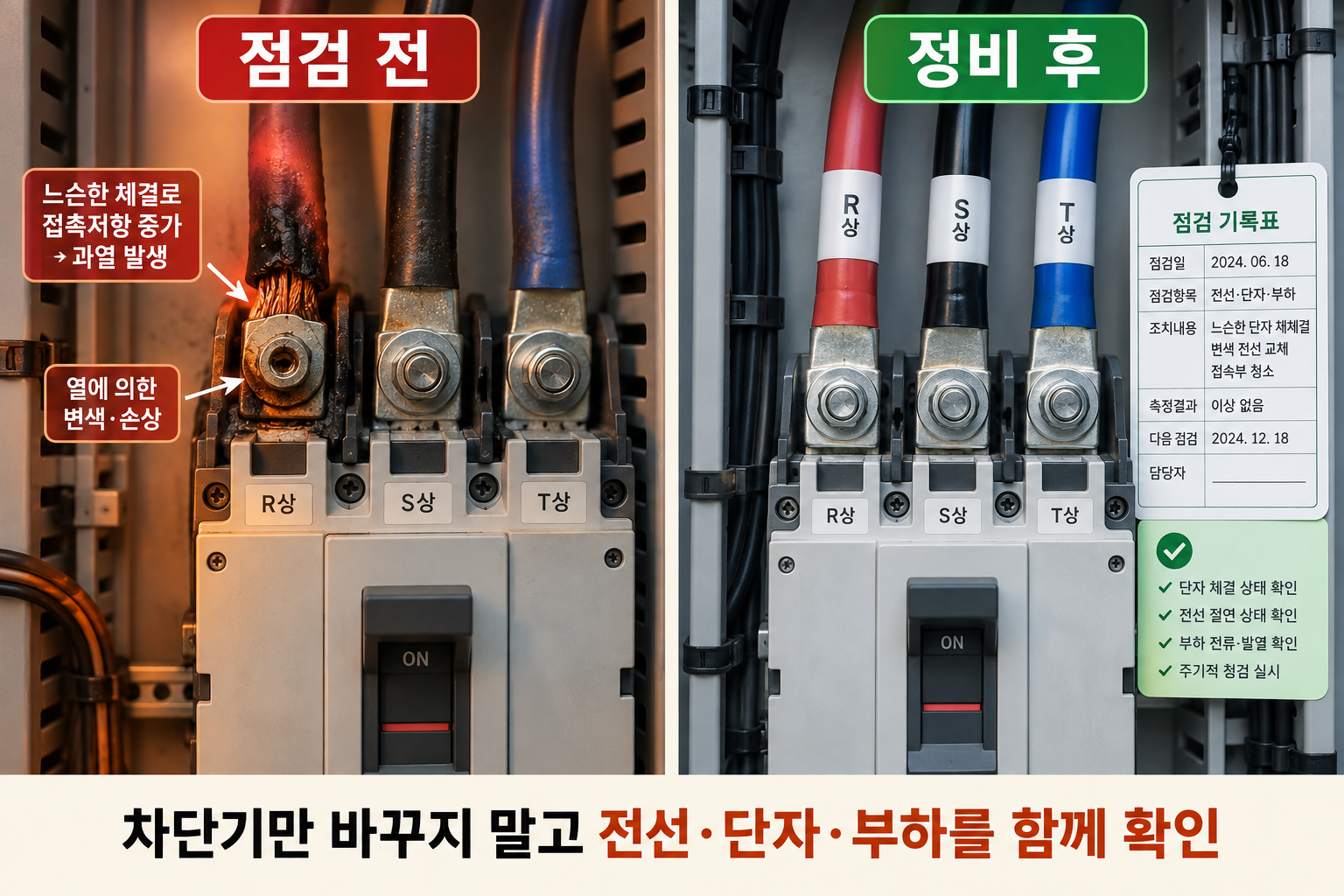

점검 결과 한 단자의 체결 상태가 불량했고 단자 가까운 전선 피복에 열로 인한 변색과 경화가 확인됐습니다. 손상된 부분은 건전한 구간과 교체 범위를 확인해 정비하고, 적합한 규격의 압착단자와 공구를 사용해 다시 접속했습니다. 차단기 상태와 정격, 전선의 허용전류, 실제 부하전류와 상별 부하도 함께 검토했습니다. 정비 후에는 부하를 단계적으로 투입하면서 전류와 온도 변화를 재확인하고, 이상 냄새와 온도 상승이 재현되지 않는지 관찰했습니다.
PREVENTION · 재발 방지
냄새와 열화상 기록을 다음 점검의 기준으로 남깁니다
정비 전·후 열화상 사진, 단자 위치, 전선 규격, 측정 전류, 조치 내용과 확인자를 점검 기록에 남겼습니다. 같은 위치의 온도를 유사한 부하 조건에서 비교하면 초기 이상을 찾는 데 도움이 됩니다. 정기 육안점검에서는 탄 냄새, 외함 변색, 비정상 소음, 먼지와 수분, 회로표 상태를 확인합니다. 단자 조임은 무조건 반복하는 작업이 아니라 정전 절차, 제조사 권장 토크와 접속 상태 확인이 필요한 전문 작업입니다.
