전기노트CASE 05 · 현장 상황
비가 시작된 뒤 간판 회로만 반복해서 차단됐습니다

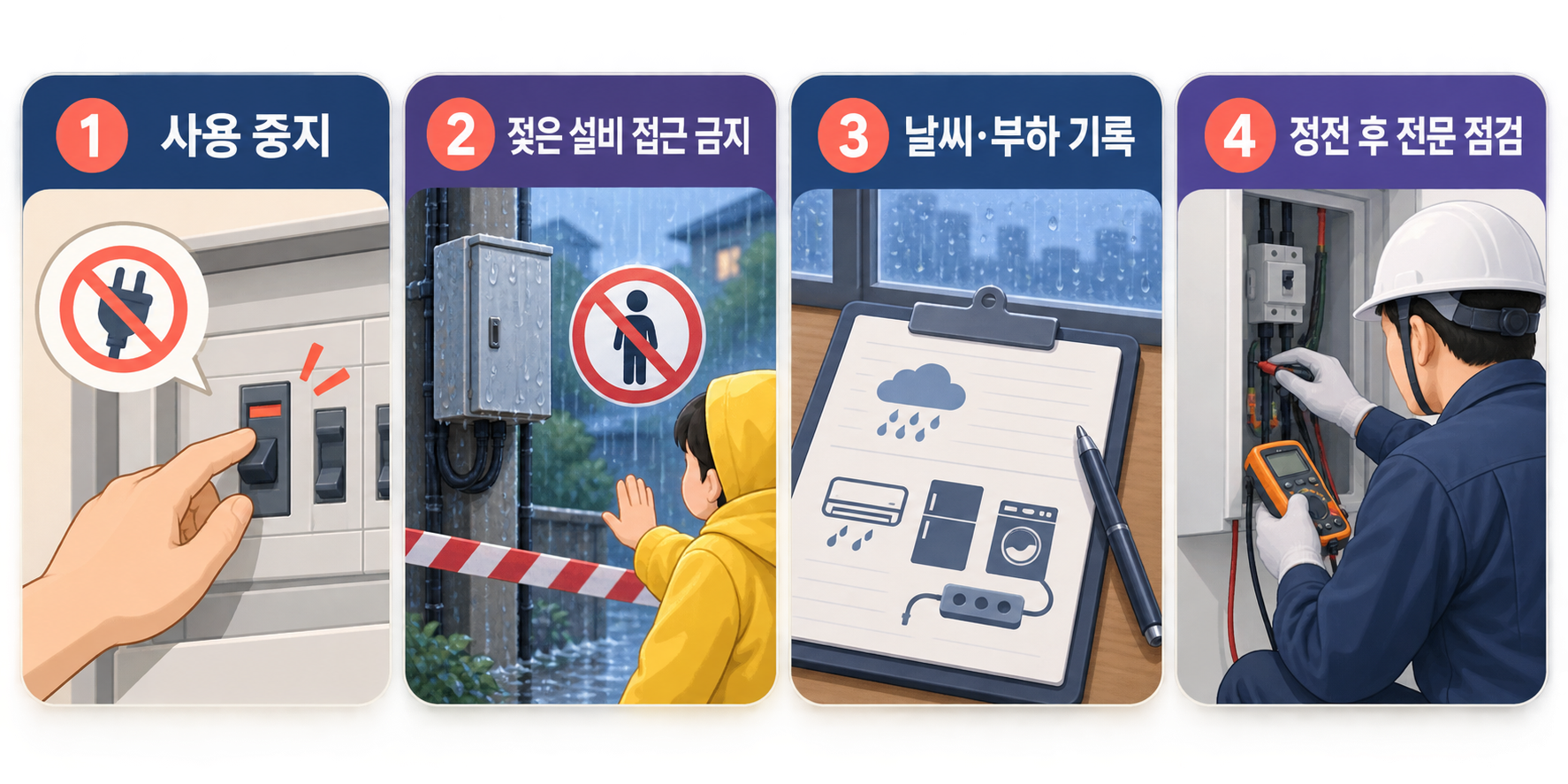

소규모 상가에서 평소에는 문제가 없던 간판이 비가 내린 저녁부터 꺼지기 시작했습니다. 분전반의 해당 누전차단기를 다시 올리면 잠시 켜졌지만 시간이 지나면 다시 동작했고, 맑은 날에는 같은 증상이 나타나지 않았습니다. 관리자는 영업 중이라는 이유로 재투입을 반복하지 않고 간판 회로 사용을 중지했습니다. 젖은 옥외 접속함과 배선 주변의 접근을 막고, 비가 시작된 시각·차단 시각·당시 켜져 있던 설비를 기록해 전문 점검을 요청했습니다.
CAUSE ANALYSIS · 원인 후보
습기·오염·손상된 절연이 함께 영향을 줄 수 있습니다
비 오는 날의 반복 트립은 케이블을 따라 흐른 빗물, 손상된 케이블 글랜드, 배관 인입구의 실링 불량, 접속함 내부 결로, 부식된 단자와 노후 전선 피복 등을 원인 후보로 볼 수 있습니다. 젖은 먼지와 오염물이 절연 성능을 떨어뜨리는 경우도 있습니다. 반대로 특정 조명기구나 안정기 자체의 절연 열화, 다른 회로와의 혼선, 실제 누설전류 증가도 배제할 수 없습니다. 차단기가 동작했다는 이유만으로 차단기 불량이라고 단정해 더 큰 정격으로 바꾸거나 반복 재투입하면 감전과 화재 위험을 키울 수 있습니다.
INSPECTION · 점검 순서
회로를 분리하고 정전 상태에서 절연과 누수 경로를 확인합니다
담당자는 먼저 트립한 차단기의 회로표와 연결 부하를 확인하고 다른 분기회로의 이상 여부를 비교했습니다. 외부에서는 안전거리를 유지한 채 접속함 파손, 케이블 처짐, 배관 인입 방향, 물 자국과 부식 흔적을 관찰했습니다. 이후 정전 범위를 협의하고 전원을 차단한 뒤 검전과 잠금·표시 절차를 거쳐 회로를 구간별로 분리했습니다. 옥외 접속함, 간판 기구와 배선 구간의 절연저항을 측정하고 누설전류, 접지 상태, 단자 부식과 전선 피복 손상을 함께 확인했습니다. 젖은 상태에서의 개방·측정 작업은 위험하므로 자격과 보호구, 적절한 측정 장비를 갖춘 담당자가 수행해야 합니다.
SOLUTION · 조치 결과
손상된 접속함과 배선 구간을 정비하고 물길을 바꿨습니다

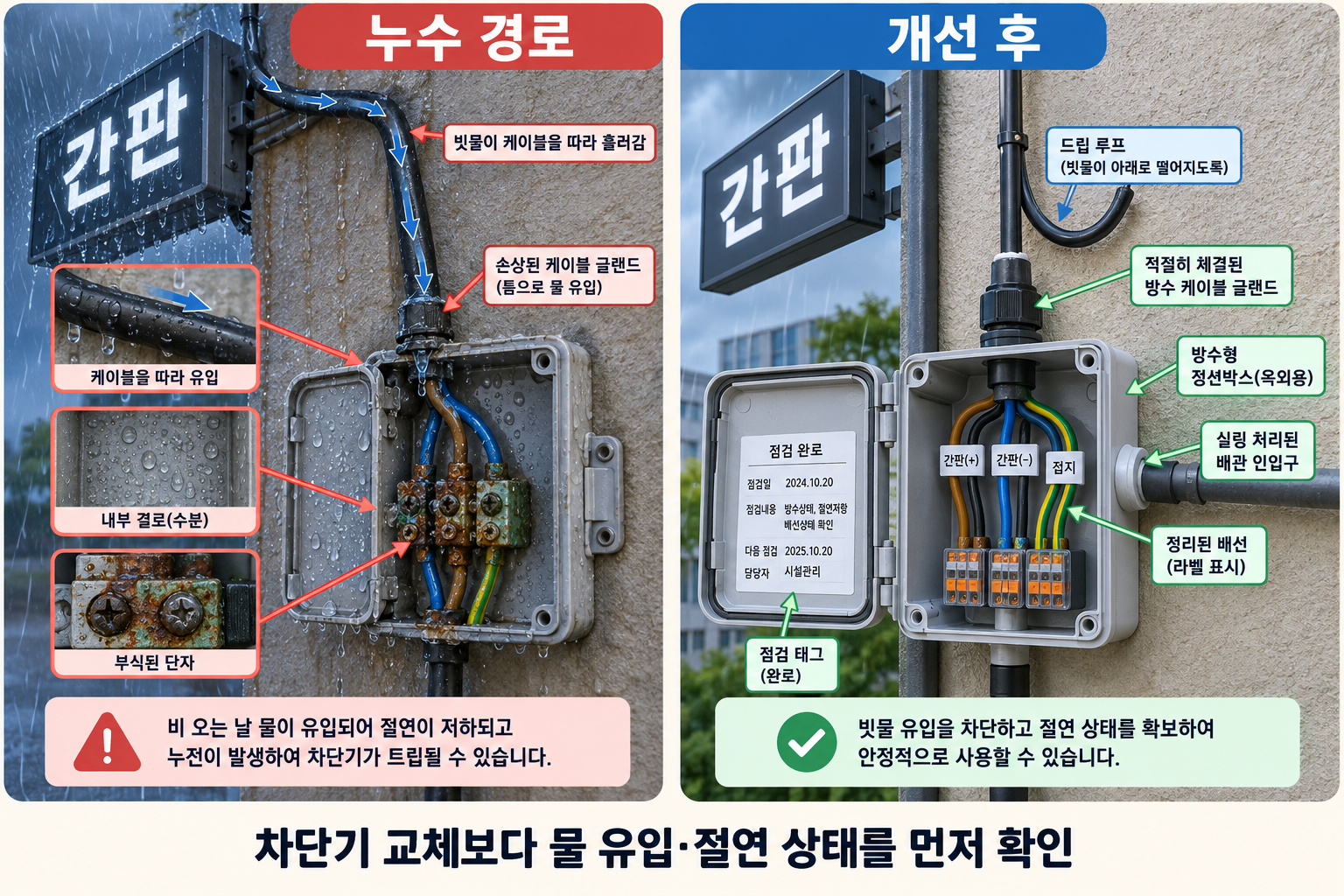

점검에서는 간판으로 올라가는 케이블에 드립 루프가 없고 상부 케이블 글랜드가 느슨해 빗물이 케이블을 따라 접속함 안으로 들어간 흔적이 확인됐습니다. 내부 단자에는 부식과 수분이 있었고 한 배선 구간의 절연 상태도 저하되어 있었습니다. 손상된 전선과 단자를 적정 범위까지 교체하고, 옥외 환경에 맞는 접속함과 케이블 글랜드를 적용했습니다. 케이블에는 물이 아래로 떨어지도록 드립 루프를 만들고 배관 인입부를 정리했습니다. 정비 후에는 회로별 절연 상태를 다시 확인하고 부하를 단계적으로 투입해 누설전류와 차단기 동작 여부를 확인했습니다.
PREVENTION · 재발 방지
비가 오기 전과 비가 온 뒤의 상태를 함께 기록합니다
정비 전·후 접속함 사진, 절연 측정값, 누설전류, 교체한 자재와 물 유입 위치를 기록했습니다. 다음 우천 시에는 무리하게 설비를 열지 않고 외부에서 물 고임, 케이블 처짐과 이상 냄새·소리 여부를 확인하도록 점검표를 보완했습니다. 행정안전부도 물기와 습기가 많은 장마철의 감전 위험과 누전차단기 작동 확인을 강조합니다. 다만 시험 버튼 확인이나 자체 육안점검은 정밀 점검을 대신하지 않으며, 반복 트립이 있으면 원인을 확인할 때까지 해당 회로 사용을 중지하고 전문가에게 의뢰해야 합니다.
