송풍은 됐지만 냉방을 시작하면 차단기가 내려갔습니다
여름철 소규모 사무실에서 벽걸이 에어컨을 켜면 실내기 바람은 정상적으로 나왔지만, 잠시 뒤 실외기 압축기가 기동하는 순간 분기 차단기가 동작했습니다. 같은 시간대에 복합기와 전기포트도 사용 중이었고, 차단기를 다시 올리면 비슷한 상황이 반복됐습니다. 관리자는 더 큰 차단기로 바꾸거나 반복 재투입하지 않고 에어컨과 같은 회로의 기기 사용을 중지했습니다. 차단된 시각, 당시 사용 기기, 송풍·냉방 중 어느 단계에서 증상이 나타났는지를 기록하고 전문 점검을 요청했습니다.
CAUSE ANALYSIS · 원인 후보
과부하·기동전류·설비 이상을 한 가지 원인으로 단정하지 않습니다
에어컨 압축기는 기동 순간 정상 운전 때보다 큰 전류가 흐를 수 있습니다. 이때 복합기, 전기포트 같은 다른 부하가 같은 회로에 연결되어 있으면 합산 전류가 차단기 동작 범위에 이를 수 있습니다. 반대로 실외기 압축기나 기동 부품의 이상, 전원 전압 저하, 노후 차단기, 전선 규격과 포설 조건의 부적합, 느슨한 단자에서 생긴 접촉저항과 발열도 원인 후보입니다. 차단기 정격만 키우면 배선을 보호하지 못할 수 있으므로 기기 명판, 실제 전류와 회로 전체를 함께 확인해야 합니다.
INSPECTION · 점검 순서
동시사용 조건을 재현하고 운전전류와 기동 순간을 구분해 봅니다

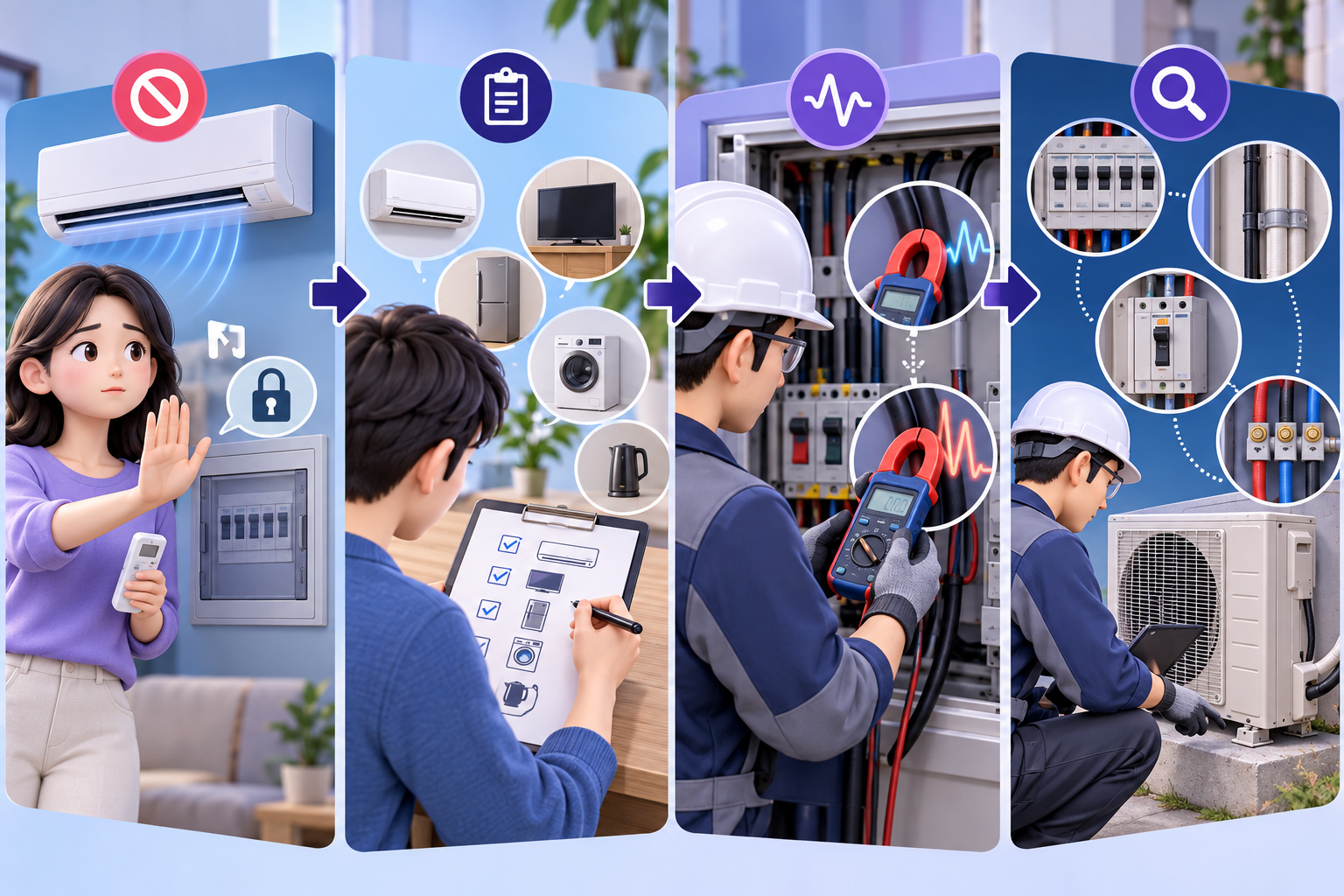

담당자는 먼저 차단기 회로표와 에어컨 명판, 이전에 증설된 기기와 차단기 동작 시간을 확인했습니다. 에어컨을 정지한 상태와 송풍·냉방 운전 상태를 나누고, 같은 회로의 복합기와 전기포트 사용 여부에 따라 부하전류가 어떻게 달라지는지 비교했습니다. 허용된 안전 절차와 계측기를 사용해 운전전류와 기동 시 전류 변화를 확인하고, 전압 저하와 차단기 동작 특성도 함께 검토했습니다. 이후 정전·검전·잠금·표시 절차를 거쳐 차단기와 전선 규격, 단자 변색·풀림, 피복 손상, 실외기 전원선과 접지 상태를 확인했습니다.
SOLUTION · 조치 결과
공용회로를 분리하고 과열 흔적이 있던 접속부를 함께 정비했습니다

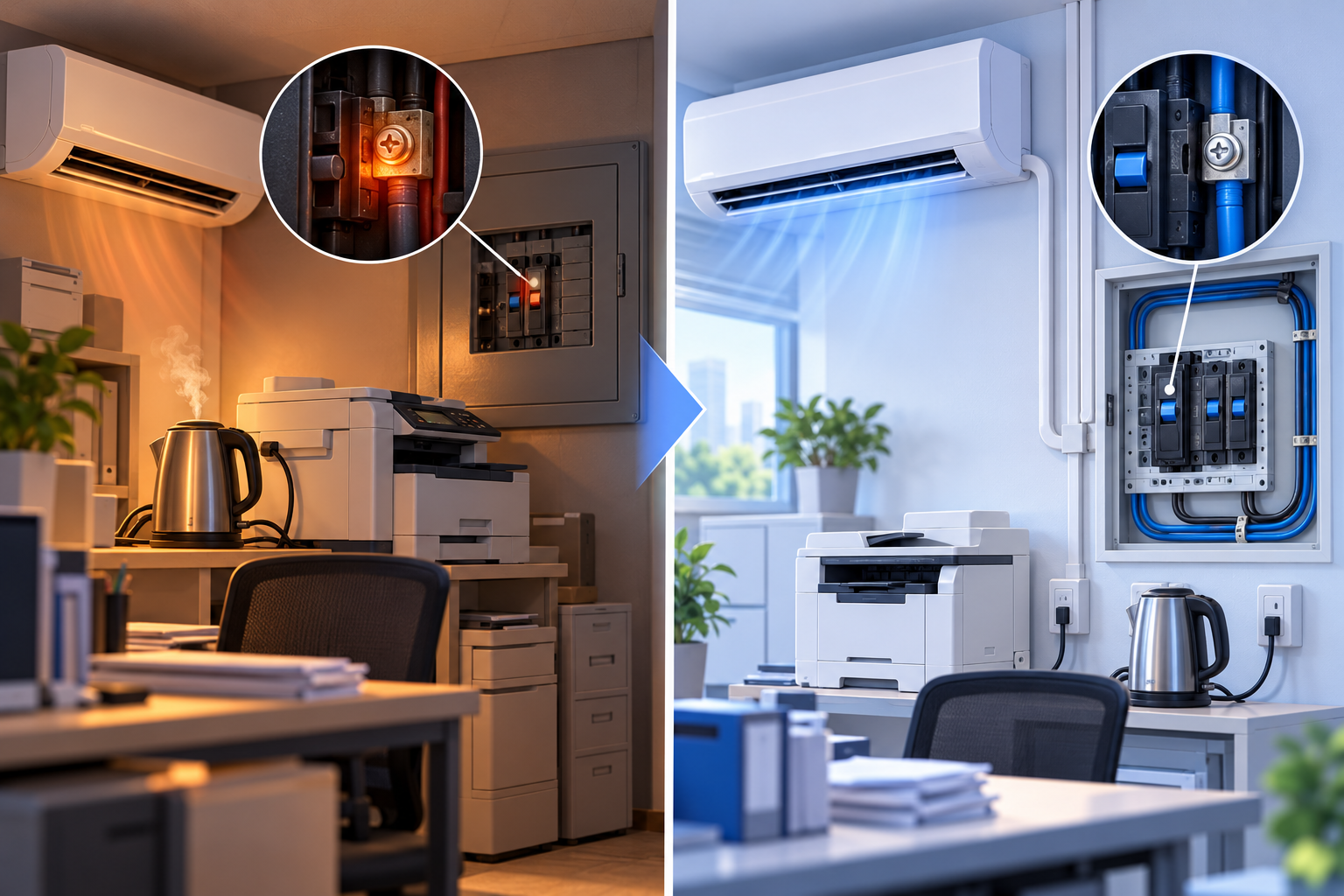

점검 결과 에어컨과 복합기·전기포트가 같은 분기회로를 사용해 냉방 기동 시 합산 전류가 크게 증가했고, 차단기 출력 측 단자 한 곳에는 체결 불량과 국부 발열 흔적이 있었습니다. 손상 범위를 확인해 단자와 도체 끝을 적합한 자재와 공구로 정비하고, 에어컨 제조사 요구사항과 현장 배선 조건을 검토해 전용회로로 분리했습니다. 기존 차단기는 임의 증량하지 않고 전선 허용전류와 기동 특성에 맞는 보호장치인지 다시 확인했습니다. 조치 후 다른 부하의 사용 조건을 바꿔가며 기동전류, 운전전류와 단자 온도를 재측정했고 반복 트립이 재현되지 않는지 확인했습니다.
PREVENTION · 재발 방지
여름철 증설 전에는 전용회로와 동시사용 부하부터 확인합니다
에어컨 추가 설치나 용량 변경 전에는 콘센트 모양만 보고 연결하지 말고 전용회로 여부, 차단기 정격, 전선 규격과 길이, 같은 회로의 기존 부하를 확인해야 합니다. 멀티탭이나 임시 연장선은 고정배선을 대신할 수 없습니다. 점검 기록에는 기기 명판 정보, 기동·운전전류, 당시 동시사용 기기, 차단기와 전선 규격, 단자 온도 및 조치 전·후 사진을 남겼습니다. 같은 증상이 반복되거나 탄 냄새·변색·비정상 소리가 동반되면 사용을 중지하고 전문 점검을 요청해야 합니다.
