CASE 03 · 현장 상황

세탁기 가동 때만 일부 회로가 정전됐습니다

현장의 오래된 분전반에는 방, 화장실, 냉장고와 세탁기가 한 분기회로에 함께 연결되어 있었습니다. 평소 조명과 냉장고만 사용할 때는 문제가 두드러지지 않았지만 세탁기가 가동되면 화장실 쪽 전원이 끊겼고, 커버나이프를 다시 조작할 때마다 접점 부근에서 스파크가 관찰됐습니다. 사용자는 원인을 확인하려고 여러 번 재투입하지 않고 세탁기와 해당 회로의 사용을 중지한 뒤 점검을 요청했습니다.

세탁기 가동 시 노후 분전반에서 스파크가 발생하는 상황을 표현한 일러스트
특정 기기를 켤 때 정전과 스파크가 함께 나타난다면 재투입을 반복하지 말고 사용을 중지합니다.

CAUSE ANALYSIS · 원인 후보

과부하, 접촉 불량, 누전을 따로 확인합니다

첫째, 여러 공간과 소비전력이 큰 세탁기가 한 회로를 공유해 동시 사용 전류가 커졌을 수 있습니다. 둘째, 커버나이프의 노후 접점이나 풀린 단자에서 접촉저항이 증가해 발열과 아크가 생겼을 가능성이 있습니다. 셋째, 습기가 많은 화장실 콘센트, 오래된 배선 또는 세탁기 자체에서 누설전류가 발생했을 수도 있습니다. 스파크가 보였다는 사실만으로 원인을 하나로 단정하거나 기존 30A 표시만 보고 같은 정격의 차단기로 바꾸는 것은 안전한 판단이 아닙니다.

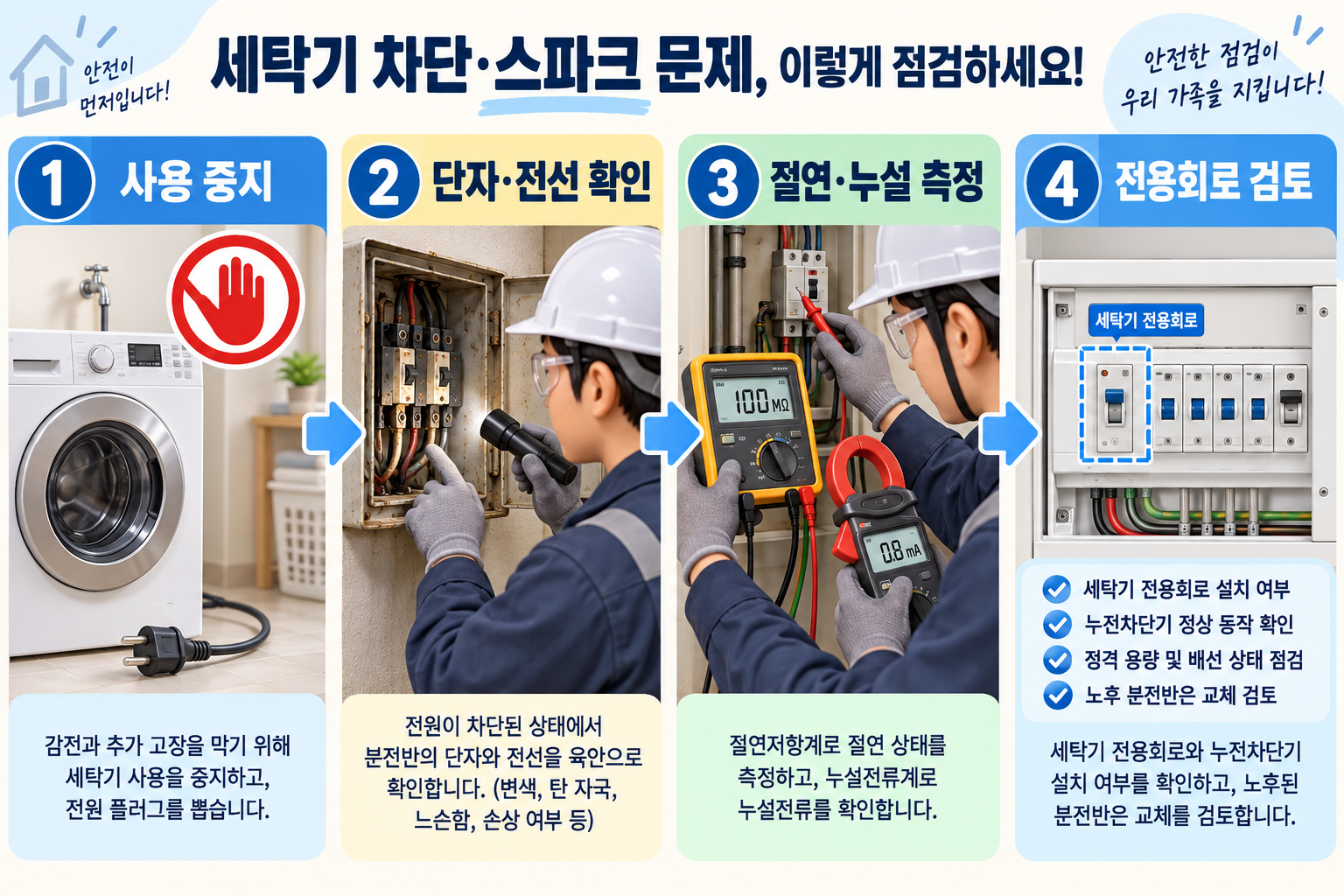

세탁기 회로 이상 시 사용 중지부터 전용회로 검토까지 네 단계 점검 순서
안전 확보 뒤 단자와 전선을 살피고, 자격을 갖춘 담당자가 절연저항·누설전류를 측정한 후 회로 개선 방향을 정합니다.

INSPECTION · 점검 순서

전원을 차단하고 현장 측정값으로 범위를 좁힙니다

담당자는 먼저 분전반과 콘센트의 변색, 탄 냄새, 피복 경화, 녹음과 단자 풀림 흔적을 확인했습니다. 이어 해당 회로의 전선 굵기·재질·배선 경로와 연결 부하를 조사하고, 무전압을 확인한 상태에서 절연저항을 측정했습니다. 세탁기의 소비전류와 누설전류, 콘센트의 습기·접촉 상태도 별도로 확인했습니다. 회로 식별은 분기회로를 하나씩 차단한 뒤 각 조명과 콘센트의 무전압 여부를 기록해 회로표로 남겼습니다. 개방·측정 작업은 정전, 검전, 보호구와 작업 자격을 갖춘 담당자가 수행해야 합니다.

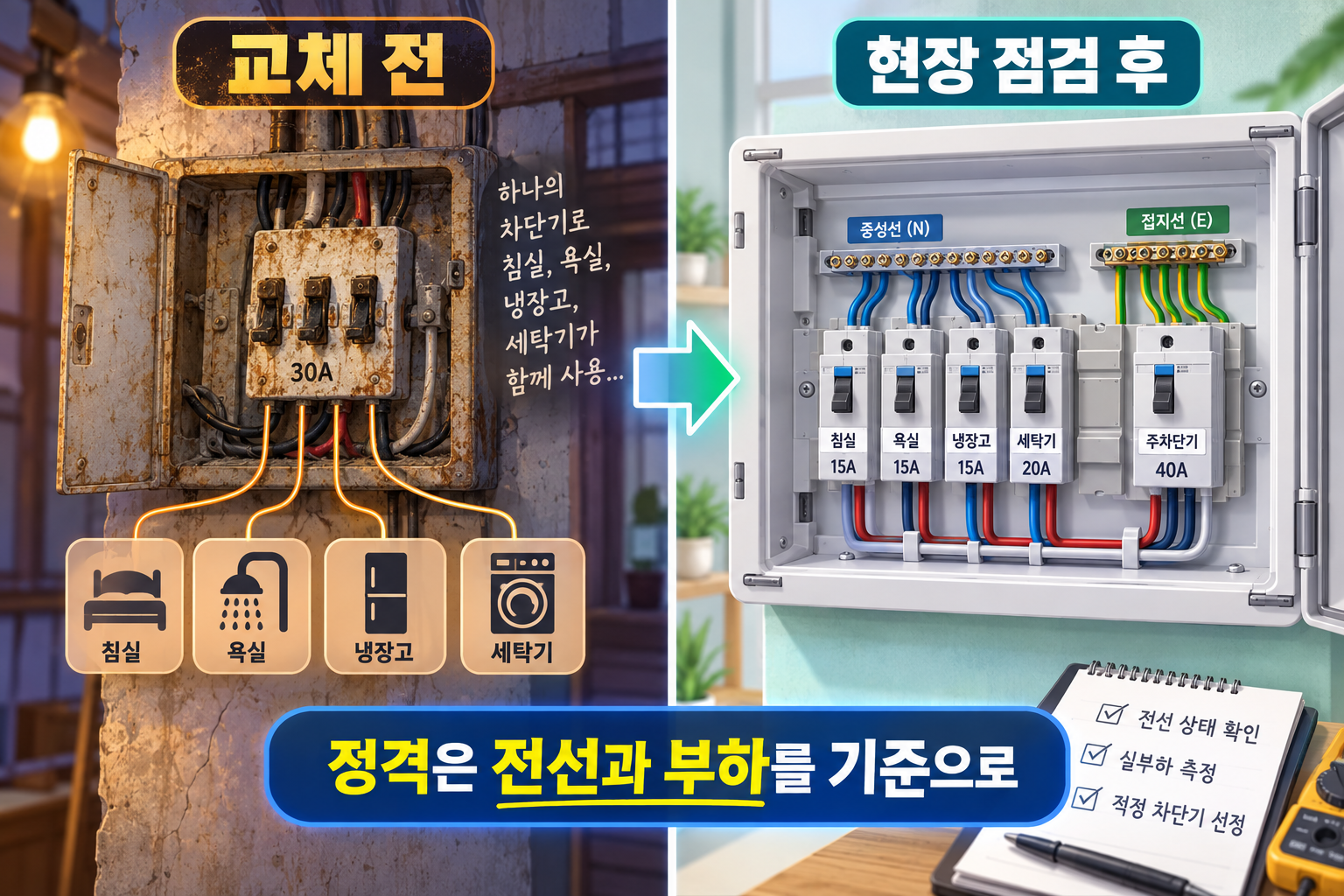

노후 커버나이프 분전반과 점검 후 정리된 현대식 분전반 비교
새 차단기의 정격은 기존 표기보다 전선의 허용전류, 실제 부하, 배선 조건과 측정 결과를 기준으로 결정합니다.

SOLUTION · 개선 방향

노후 분전반을 정리하고 세탁기 회로를 분리 검토합니다

점검 결과를 토대로 노후 접점과 손상된 접속부만 보지 않고 분전반 외함, 주개폐기, 분기 보호, 중성선·접지 단자와 회로 표시 상태를 함께 정비하는 방향을 세웠습니다. 세탁기는 다른 생활 부하와 분리된 전용회로 적용 가능성을 검토했습니다. 새 차단기 정격은 기존 커버나이프의 30A 표기를 그대로 복사하지 않고 전선의 허용전류, 설치 방식, 배선 길이, 전압강하, 실제 부하와 보호협조를 확인해 선정해야 합니다.

PREVENTION · 재발 방지

회로표와 이상 징후 기록을 남깁니다

정비 후에는 각 차단기가 담당하는 공간과 기기를 분전반에 명확히 표시하고, 세탁기처럼 소비전력이 큰 기기의 전용회로 여부를 기록합니다. 차단기 동작 시각, 당시 사용 중이던 기기, 냄새·열감·소리·변색 여부와 조치 결과를 남기면 같은 증상이 반복될 때 원인을 빠르게 비교할 수 있습니다. 스파크, 탄 냄새, 심한 열감이 다시 나타나면 즉시 사용을 중단하고 전문 점검을 요청해야 합니다.
